4.2 Configuración del Proyecto

Esta página reúne tres diálogos de configuración que afectan al comportamiento hidráulico del modelo y a los valores por defecto con que se crean los nuevos elementos: Opciones de análisis (barra Análisis) y Valores por defecto / Tabla de materiales (barra Proyecto).

Opciones de análisis#

Barra Análisis → Opciones de análisis... (Analysis options)

Abre el diálogo principal de opciones de EPANET. Es equivalente a la sección [OPTIONS] del archivo .inp.

Diálogo de opciones de análisis: pestañas de Hidráulicas, Calidad, Tiempo y Energía

*Diálogo de Opciones de análisis con sus cuatro pestañas.*

Pestaña Hidráulicas#

Campo	Descripción
Unidades de caudal	Define el sistema de unidades del proyecto. Unidades métricas (LPS, LPM, MLD, CMH, CMD) corresponden a SI; galones y pies cúbicos (CFS, GPM, MGD, IMGD, AFD) a US
Fórmula de pérdida de carga	Darcy-Weisbach (D-W), Hazen-Williams (H-W) o Chezy-Manning (C-M)
Gravedad específica	Peso específico del fluido respecto al agua pura (1.0 para agua estándar)
Viscosidad relativa	Factor sobre la viscosidad cinemática del agua a 20 °C
Precisión	Criterio de convergencia del solver hidráulico
Modelo de demanda	DDA (Demand Driven) o PDA (Pressure Driven) — en PDA, la demanda se reduce si la presión cae por debajo de un umbral
Presión mínima / nominal	Umbrales para el modelo PDA
Máx. iteraciones / ratio	Parámetros de convergencia del solver

💡 Cambiar las unidades de caudal no convierte los valores ya introducidos. Si la red está definida en LPS y cambias a GPM, todos los valores de demanda, caudal y longitud deberán actualizarse manualmente.

Pestaña Calidad#

Campo	Descripción
Tipo de análisis de calidad	Ninguno (no simula calidad), Chemical (reactivo), Age (edad del agua), Trace (trazador)
Etiqueta del reactivo	Nombre del producto modelado (p. ej., "Cloro") — aparecerá en los resultados
Nudo trazador	Para análisis de tipo Trace, ID del nudo fuente del trazador
Unidades de concentración	mg/L o μg/L
Difusividad	Coeficiente de difusión molecular relativa (1.0 para cloro en agua)
Tolerancia	Criterio de convergencia para el solver de calidad

Pestaña Tiempo#

Campo	Descripción
Duración de la simulación	Tiempo total de la simulación. Formato `HH:MM:SS` o en horas (p. ej., `24:00:00`)
Paso de tiempo hidráulico	Intervalo de cálculo hidráulico (típicamente 1 h)
Paso de tiempo de calidad	Intervalo de cálculo de calidad (típicamente 5 min)
Paso de tiempo de reporte	Frecuencia con que se guardan resultados (determina el número de instantes disponibles en el Visor)
Hora de inicio de simulación	Hora del reloj a la que corresponde el instante 0 de la simulación
Tipo de estadístico	None (todos los instantes), Average, Minimum, Maximum, Range

💡 Un paso de reporte de 1 h en una simulación de 24 h genera 25 instantes de resultado (0 h a 24 h). Pasos más cortos aumentan la resolución temporal pero también el tamaño de los archivos de resultado.

Pestaña Energía#

Permite definir el coste energético de las bombas para el análisis de consumo:

Campo	Descripción
Precio global	Coste por kWh (en la moneda definida)
Patrón de precio	Patrón temporal de variación del precio de la electricidad
Eficiencia global	Eficiencia media de las bombas (si no tienen curva de eficiencia individual)

Valores por defecto#

Barra Proyecto → Valores por defecto (Default values)

Define los valores que se asignan automáticamente a los nuevos elementos al crearlos con las herramientas de edición.

Diálogo de valores por defecto con secciones para nudos, tuberías y prefijos

*Diálogo de valores por defecto: parámetros iniciales para cada tipo de elemento.*

Prefijos de ID#

Cada tipo de elemento tiene un prefijo configurable que se usa al generar automáticamente el ID de los nuevos elementos:

Elemento	Prefijo por defecto	Ejemplo de ID generado
Junction	J	J-1, J-2…
Pipe	P	P-1, P-2…
Tank	T	T-1, T-2…
Reservoir	R	R-1, R-2…
Valve	V	V-1, V-2…
Pump	BM	BM-1, BM-2…

Los prefijos son configurables. El número inicial también puede establecerse.

Valores hidráulicos iniciales#

Campo	Descripción
Diámetro por defecto	Diámetro (mm o pulgadas) asignado a las nuevas tuberías
Rugosidad por defecto	Coeficiente de rugosidad según la fórmula activa
Cota por defecto	Cota (m o ft) asignada a los nuevos nudos
Demanda base por defecto	Demanda inicial de los nuevos nudos de demanda
Velocidad de bomba por defecto	Factor de velocidad relativa inicial para bombas

Tolerancias geométricas#

Campo	Descripción
Tolerancia de nudo	Distancia máxima (m o ft) para considerar que dos puntos son el mismo nudo
Longitud mínima para división	Longitud mínima de los tramos resultantes al dividir una tubería
Longitud máxima para división	Longitud máxima de los tramos resultantes al dividir una tubería

Tabla de materiales#

Barra Proyecto → Tabla de materiales (Materials table)

Gestiona la lista de materiales disponibles para las tuberías y sus propiedades de envejecimiento.

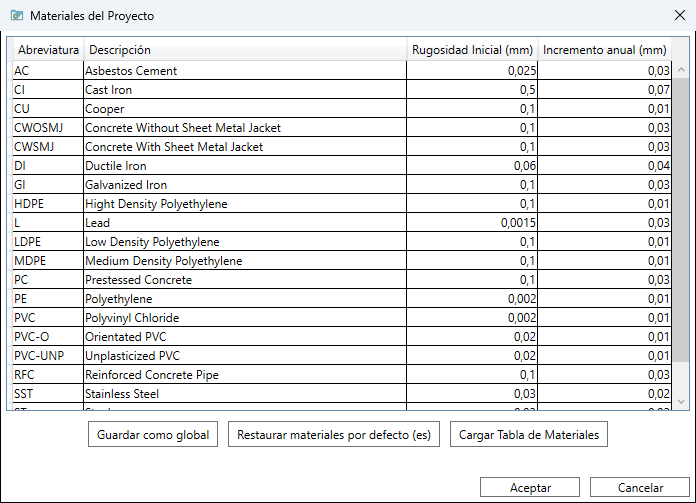

Tabla de materiales: código, nombre, rugosidad inicial e incremento anual

*Tabla de materiales con rugosidad inicial e incremento por año.*

Campos de la tabla#

Campo	Descripción
Abreviatura	Código corto del material (p. ej., PVC, DI, AC)
Descripción	Nombre completo (p. ej., "Ductile Iron", "Asbestos Cement")
Rugosidad inicial (mm)	Coeficiente de rugosidad D-W en la fecha de instalación
Incremento anual (mm)	Aumento de rugosidad por año de antigüedad

Añadir un material#

La tabla siempre muestra una fila vacía al final. Escribe directamente en ella (abreviatura, descripción, rugosidad inicial e incremento anual) y, en cuanto sales de la fila, QGISRed la da de alta como material nuevo y añade otra fila vacía debajo — no hace falta ningún botón "Añadir" aparte. Si dejas la rugosidad inicial o el incremento en blanco, se guardan como 0.

Eliminar un material#

Selecciona una fila y pulsa Supr para eliminarla. Si el material está asignado a alguna tubería o acometida, QGISRed avisa de cuántos elementos lo usan y pide confirmación antes de borrarlo — si aceptas, esos elementos quedan sin material asignado.

Uso con la herramienta "Asignar rugosidades"#

Cuando usas la herramienta Asignar rugosidades de la barra Tools, QGISRed busca en esta tabla el material de cada tubería y calcula:

Rugosidad = Rugosidad_inicial + (Año_actual - Año_instalación) × Incremento_anual

💡 Puedes añadir materiales personalizados. Los materiales definidos aquí también están disponibles al crear nuevas tuberías desde la barra Edition.

Materiales incluidos por defecto#

QGISRed incluye una tabla de materiales predefinida con los más comunes (FG, FD, ACE, PVC, PE, PE-AD…). Puedes editarlos o ampliarlos según las características de tu sistema.

Guardar y reutilizar tablas entre proyectos#

La tabla de materiales es propia de cada proyecto, pero puede compartirse con otros proyectos guardándola como tabla global (guardada en el perfil de usuario, fuera de cualquier proyecto — un .dbf por tabla).

Con un proyecto activo (ventana "Materiales del Proyecto"), el diálogo edita directamente la tabla del proyecto (sin desplegable) y ofrece estos botones:

Botón	Acción
Guardar	Cierra el diálogo y guarda los cambios en el proyecto.
Guardar como global	Guarda una copia de la tabla actual como una nueva tabla global, pidiendo un nombre. Si ya existe una tabla global con ese nombre, pide confirmación antes de sobrescribirla.
Restaurar materiales por defecto (idioma)	Sustituye la tabla del proyecto por la predefinida de QGISRed en el idioma indicado entre paréntesis (el de la interfaz), descartando los materiales actuales del proyecto.
Cargar Tabla de Materiales	Sustituye la tabla del proyecto por otra, elegida en un diálogo aparte que lista tanto las tablas globales guardadas por el usuario como las predefinidas de QGISRed (marcadas "(por defecto)").
Cancelar	Cierra el diálogo sin guardar los cambios.

Sin proyecto activo: gestor de tablas globales#

Si abres Tabla de materiales sin ningún proyecto QGISRed activo (por ejemplo nada más abrir QGIS, antes de crear o abrir un proyecto), el diálogo se abre como una ventana independiente ("Tablas Globales de Materiales") para gestionar las tablas globales guardadas, con la etiqueta "Selecciona la tabla global de materiales" junto a un desplegable que lista todas las disponibles:

Las tablas globales guardadas por el usuario (creadas con "Guardar" o "Guardar como..."), editables.
Las tablas predefinidas de QGISRed por idioma, marcadas con el sufijo "(por defecto)" — de solo lectura: la cuadrícula no se puede editar mientras una de estas está seleccionada.

Junto al desplegable hay un botón Borrar que elimina la tabla global seleccionada; solo está disponible para tablas propias, no para las predefinidas de solo lectura.

Los botones inferiores cambian según la tabla seleccionada:

Botón	Cuándo aparece	Acción
Guardar	Solo con una tabla propia seleccionada (no predefinida)	Guarda los cambios sobre la tabla ya seleccionada, sin pedir un nombre nuevo — a diferencia de Guardar como....
Guardar como...	Siempre	Pide un nombre nuevo y guarda una copia como tabla global; si el nombre ya existe, pide confirmación antes de sobrescribirla. Si tiene éxito, la añade al desplegable y la selecciona a continuación.
Restaurar materiales por defecto (idioma)	Solo con una tabla propia seleccionada (no predefinida)	Sustituye el contenido de la tabla actual por la predefinida del idioma de la interfaz.
Cancelar	Siempre	Cierra la ventana.
