5.6 Controles y Reglas

Barra Edición → Editar controles…

El editor de controles define la lógica de operación de la red: cuándo se abre una válvula, cuándo arranca una bomba, o qué secuencia de acciones desencadena un determinado estado del sistema. EPANET soporta dos niveles de control con distinta complejidad.

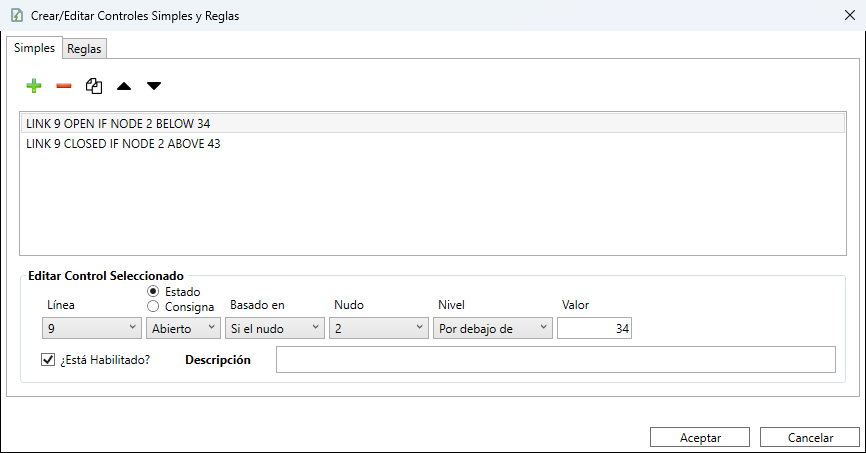

*Editor de controles: pestañas Simple Controls y Rules, selector de elementos y condiciones.*

Controles simples (Simple Controls)#

Un control simple define una acción única que se ejecuta cuando se cumple una condición única. Son suficientes para la mayoría de automatismos básicos.

Estructura#

IF [elemento] [condición]  THEN [acción]

Tipos de condición#

Tipo	Ejemplo de uso
Nivel de depósito	Si el nivel del Tank T-1 supera 4.5 m → cerrar bomba BM-1
Presión en nudo	Si la presión en J-120 cae por debajo de 10 m → abrir válvula V-3
Tiempo de simulación	A las 6 h de simulación → encender bomba BM-2
Reloj	A las 23:00 (hora del reloj) → cerrar tubería P-55

Acciones disponibles#

Acción	Aplica a
OPEN	Tuberías, válvulas, bombas
CLOSED	Tuberías, válvulas, bombas
Setting = valor	Válvulas (cambia la consigna de regulación)
Speed = valor	Bombas (cambia la velocidad relativa)

Ejemplo completo#

; Arrancar bomba cuando el depósito esté bajo
IF TANK T-DEPOSITO1 LEVEL BELOW 1.5
THEN PUMP BM-ELEVADORA OPEN

; Parar bomba cuando el depósito esté lleno
IF TANK T-DEPOSITO1 LEVEL ABOVE 4.0
THEN PUMP BM-ELEVADORA CLOSED

; Encender bomba de refuerzo a hora punta
IF CLOCKTIME 7:00 AM
THEN PUMP BM-REFUERZO OPEN

IF CLOCKTIME 10:00 AM
THEN PUMP BM-REFUERZO CLOSED

Reglas de operación (Rules)#

Las reglas permiten combinar múltiples condiciones con operadores lógicos, así como definir acciones alternativas y prioridades. Son equivalentes a las [RULES] del archivo .inp de EPANET.

Estructura general#

RULE [ID]
IF   [condición 1]
AND  [condición 2]          (opcional)
OR   [condición alternativa] (opcional)
THEN [acción principal]
ELSE [acción alternativa]   (opcional)
PRIORITY [número]           (opcional)

Operadores lógicos#

Operador	Uso
AND	Todas las condiciones deben cumplirse simultáneamente
OR	Basta con que se cumpla cualquiera de las condiciones

PRIORITY#

Cuando dos reglas con condiciones contradictorias se activan al mismo tiempo, la que tiene mayor número de prioridad gana. El valor por defecto es 0.

Ejemplo completo#

RULE R-01
IF   TANK T-DEP1 LEVEL BELOW 2.0
AND  PUMP BM-ELEV STATUS = CLOSED
THEN PUMP BM-ELEV OPEN
PRIORITY 2

RULE R-02
IF   NODE J-SALIDARED PRESSURE BELOW 8.0
OR   TANK T-DEP1 LEVEL BELOW 1.0
THEN PUMP BM-REFUERZO OPEN
ELSE PUMP BM-REFUERZO CLOSED
PRIORITY 1

Edición en QGISRed#

El diálogo de QGISRed presenta las reglas en formato de texto editable directamente, equivalente a la sección [CONTROLS] y [RULES] del archivo .inp. Puedes:

Escribir controles y reglas directamente en el área de texto.
Activar o desactivar una regla poniéndole un ; al inicio (convierte la línea en comentario).
Verificar la sintaxis con el botón de validación antes de guardar.

Los controles se exportan exactamente como aparecen al generar el .inp desde la barra Tools. Si la sintaxis es incorrecta, EPANET rechazará el archivo en la simulación.

Consejos de modelado#

Para un sistema con bomba y depósito, define siempre dos controles por bomba: uno para arrancar (nivel bajo) y otro para parar (nivel alto). Sin el control de parada, la bomba funciona indefinidamente.
Los controles simples son procesados antes que las reglas en cada paso de tiempo. Si tienes un control simple y una regla que actúan sobre el mismo elemento, el resultado puede ser contradictorio.
El orden de los controles simples no importa; el de las reglas tampoco, porque la prioridad los ordena. Pero si dos reglas tienen la misma prioridad y condiciones contradictorias, el resultado es indeterminado.
Evita crear bucles de control (regla A activa B, regla B desactiva A en el mismo paso de tiempo): EPANET puede no convergir.
