7.3 Sectores de Demanda y Árbol
Las dos últimas herramientas de la barra Tools realizan análisis topológicos sobre la red: sectorización por caudalímetros y cálculo del árbol de mínimo coste desde un nudo origen.
Obtener sectores de demanda#
Barra Herramientas → Obtener sectores de demanda (antes "Constructor de sectores de demanda…")
Genera una sectorización de la red basada en la presencia de caudalímetros (flow meters). Cada sector de demanda es la subred suministrada por un único caudalímetro, sin cruzar otros caudalímetros.
Diferencia con los sectores hidráulicos#
| Sectores hidráulicos (Barra Debug) | Sectores de demanda (Barra Tools) | |
|---|---|---|
| Base | Presencia de Tank o Reservoir | Presencia de caudalímetros |
| Pregunta | ¿De dónde viene el agua? | ¿Qué mide cada caudalímetro? |
| Clasificación | H-Q / H-nQ / nH-Q / nH-nQ | Sin tipo, solo coloreado por sector |
| Uso | Diagnóstico antes de simular | Balance hídrico por sector |
Resultado#
La herramienta genera la capa DemandSectors en el mapa, con cada sector en un color diferente. Si la red no tiene caudalímetros cargados, el resultado es un único sector que abarca toda la red.
No requiere configuración: se lanza directamente sin diálogo.
Minimum Cost Tree…#
Barra Herramientas → Árbol Mínimo Coste…
Calcula el árbol de expansión de mínimo coste de la red desde un nudo seleccionado. Muestra el camino hidráulicamente más eficiente (menor resistencia acumulada) desde ese nudo hasta todos los demás puntos alcanzables de la red.
Proceso#
- Activa la herramienta.
- Haz clic sobre el nudo de origen (por ejemplo, una fuente de suministro o un punto de entrega de agua en alta).
- QGISRed propone un nombre para el árbol (por defecto, el ID del nudo seguido de la función de coste elegida, p. ej.
J5_R); puedes editarlo antes de calcular. - QGISRed calcula el árbol y genera su propio grupo Tree_<nombre> en el mapa, con la distancia acumulada desde el origen etiquetada en cada tramo.

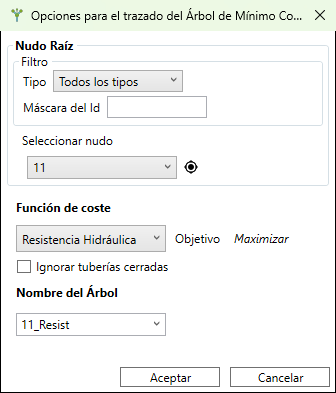

Diálogo Minimum Cost Tree con el nudo de origen ya seleccionado
📝 Puedes tener varios árboles abiertos a la vez, cada uno con su propio nombre, grupo y par de capas (nudos y tramos) independientes — no se sustituyen entre sí. El propio diálogo de la herramienta lista los árboles ya calculados para el proyecto y permite eliminar individualmente cualquiera de ellos, sin afectar a los demás.
Interpretación del resultado#
Árbol de mínimo coste calculado, con la distancia acumulada etiquetada en cada tramo
El árbol resultante muestra qué camino seguiría el agua desde el nudo de origen si la red fuera puramente ramificada (sin bucles). Es útil para:
- Identificar tuberías que siempre trabajan en un único sentido de flujo.
- Detectar tuberías redundantes en la topología (no aparecen en el árbol porque hay un camino más corto).
- Analizar la estructura de suministro en condiciones de emergencia con parte de la red cerrada.
- Planificar esquemas de sectorización de presión.
Identificación del nodo raíz#
En la capa de nudos generada por el árbol, el nudo de origen (raíz) se identifica con el valor "ROOT" en el campo NodeType. El resto de nudos llevan su tipo EPANET habitual (Junction, Tank, Reservoir…). Esto permite crear reglas de simbología específicas para el nodo raíz directamente en QGIS.
El nudo raíz también guarda, solo en su propia fila, con qué parámetros se generó el árbol: el campo CostFn indica la función de coste usada (resistencia hidráulica, diámetro o longitud) y IgnClosed si se ignoraron las tuberías cerradas. Útil para comprobar cómo se calculó un árbol ya generado sin tener que repetir el proceso.
