5.2 Manipulación Geométrica y Topológica

Las herramientas del segundo grupo de la barra Edition permiten modificar la geometría y la topología de la red sin romper la conectividad. QGISRed mantiene la coherencia entre la geometría espacial y los datos del modelo en todo momento.

Todas las herramientas de esta página que se activan haciendo clic sobre el mapa (Move nodes, Reverse elements, Merge/Dissolve junctions, Create/Remove T connections, Create/Remove crossings…) resuelven el clic contra el elemento más cercano dentro de la tolerancia configurada, no contra el primero que encuentren — importante cuando hay varios nudos muy próximos entre sí.

Selección múltiple (Select multiple elements)#

Barra Edición → Seleccionar múltiples elementos

Herramienta de selección simultánea sobre varias capas. Actívala y dibuja un rectángulo en el mapa: todos los elementos de todas las capas del proyecto que queden dentro del área quedan seleccionados.

La selección se usa como entrada para otras herramientas: Reverse elements y Delete elements operan sobre los elementos seleccionados si los hay, o piden que hagas clic en el mapa si no hay selección previa.

Para deseleccionar, vuelve a pulsar el botón o usa Ctrl+Shift+A (deselección global de QGIS).

Mover nudos (Move nodes)#

Barra Edición → Mover nudos

Desplaza uno o varios nudos (Junctions, Tanks, Reservoirs) arrastrando consigo todos los elementos lineales conectados (tuberías, válvulas, bombas). La red permanece conectada tras el movimiento.

Mover un nudo y sus tuberías conectadas en el mapa

*Al arrastrar un nudo, todas las tuberías conectadas siguen el desplazamiento.*

Cómo usarla#

Activa la herramienta.
Haz clic sobre el nudo que quieres mover (o sobre la zona de un nudo en la capa Junctions).
Arrastra hasta la nueva posición.
Suelta el botón del ratón para confirmar.

Esta herramienta no mueve vértices intermedios de tuberías. Para eso, usa Editar vértices de líneas.

📝 El punto de inicio del arrastre hace snap al nudo más cercano dentro de 10 píxeles de pantalla, no de una distancia fija en unidades del mapa — así la tolerancia es la misma independientemente del nivel de zoom o del sistema de coordenadas del proyecto.

Editar vértices de enlace (Edit link vertices)#

Barra Edición → Editar vértices de líneas

Permite ajustar el trazado visual de tuberías y otros elementos lineales manipulando sus vértices intermedios. No afecta a los nudos extremos ni a la topología.

Operaciones disponibles#

Acción	Gesto
Mover vértice	Haz clic sobre un vértice existente (círculo azul) y arrástralo
Añadir vértice	Haz clic en el segmento entre dos vértices para insertar uno nuevo
Eliminar vértice	Haz clic derecho sobre un vértice para eliminarlo

Invertir elementos (Reverse elements)#

Barra Edición → Invertir elementos

Invierte la orientación de tuberías y conexiones de servicio. La orientación determina el sentido positivo del flujo en los resultados de simulación.

Dos formas de usarla#

Sobre selección: Selecciona una o varias tuberías con la herramienta de selección múltiple y pulsa Reverse. Todas invierten su orientación.
Por clic: Sin selección previa, pulsa Reverse y haz clic sobre la tubería que quieres invertir.

La inversión solo afecta a la convención de signo del caudal en los resultados. No modifica el comportamiento hidráulico en la simulación (EPANET calcula siempre el sentido real del flujo, independientemente de la orientación almacenada).

Dividir/Unir tuberías (Split/Join pipes)#

Barra Edición → Dividir/Unir tuberías

Haz clic sobre una tubería para dividirla en el punto indicado: QGISRed crea un nuevo nudo (Junction) en ese punto y dos tramos con los mismos atributos de diámetro, material e InstallYear que el original.

Para unir dos tuberías, haz clic sobre el nudo intermedio que comparten: si ese nudo tiene exactamente dos tuberías conectadas y las propiedades de diámetro, material, coeficiente de rugosidad e InstallYear son iguales, QGISRed los funde en un solo tramo y elimina el nudo.

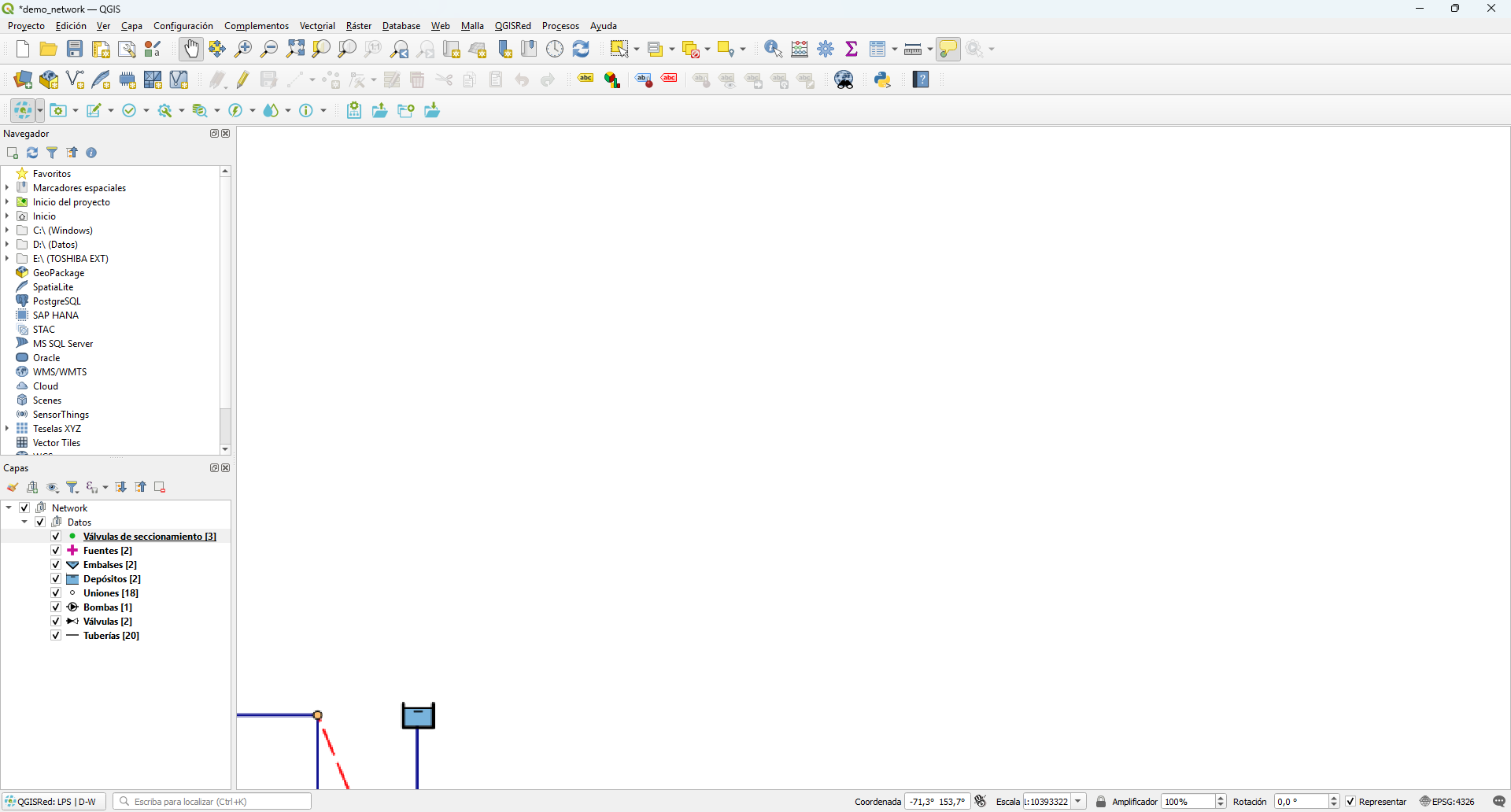

Dividir una tubería: se crea un nudo intermedio y dos tramos

*Clic sobre P-5 crea el nudo J-42 y divide la tubería en P-5 y P-45.*

Si las dos tuberías tienen distinto diámetro, material, coeficiente de rugosidad o año de instalación, la unión no se realiza y el plugin muestra un aviso.

Fusionar/Separar nudos (Merge/Dissolve junctions)#

Barra Edición → Fusionar/Disolver uniones

Esta herramienta opera con dos clics:

Un solo clic (clic y sin segundo punto): Separa el nudo indicado en tantos nudos independientes como tuberías tiene conectadas — necesita al menos dos tuberías conectadas al nudo, si no QGISRed avisa de que no hay nada que disolver. Útil cuando un nudo agrupa varias tuberías que no deberían estar conectadas topológicamente.
Dos clics (origen → destino): Fusiona el nudo origen con el nudo destino. Todas las tuberías conectadas al nudo origen se reconectan al nudo destino. El nudo origen desaparece. Si los dos nudos elegidos son ya los dos extremos de una misma tubería, la fusión no se realiza (crearía un bucle) y QGISRed muestra un aviso.

Casos de uso habituales:

Fusionar dos nudos muy próximos que quedaron separados al importar desde .inp.
Separar un nudo en un cruce donde las tuberías realmente no están conectadas.

Qué pasa con las propiedades del nudo origen al fusionar#

QGISRed no descarta sin más los datos del nudo que desaparece — los combina con los del nudo destino:

Propiedad	Comportamiento
Demanda base	Si los dos nudos tienen una única demanda con el mismo patrón, se suman los caudales base. En cualquier otro caso, la(s) demanda(s) del nudo origen se añaden como categorías adicionales del nudo destino (ver Demandas y escenarios).
Fuente de calidad	Si solo uno de los dos nudos tiene fuente de calidad, se conserva esa. Si los dos la tienen con el mismo tipo y patrón, se suman sus intensidades. Si los dos la tienen pero con tipo o patrón distintos, se conserva la del nudo destino y se descarta la del origen, con un aviso.
Coeficiente de emisor	Se suman los coeficientes de los dos nudos.

Crear/Eliminar conexiones en T (Create/Remove T connections)#

Barra Edición → Crear/Eliminar conexiones en T

Gestiona las uniones en T: puntos donde un nudo está muy próximo a una tubería pero no conectado a ella.

Crear una T#

Haz clic sobre el nudo que quieres conectar.
Haz clic sobre la tubería a la que debe conectarse.
QGISRed divide la tubería en el punto más cercano al nudo y conecta ambos con una tubería corta, o mueve el nudo hasta la tubería si la distancia es menor que la tolerancia.

Eliminar una T#

Haz clic sobre la conexión en T existente. QGISRed comprueba que las dos tuberías a ambos lados del nudo sean realmente colineales (formen una línea recta, dentro de una tolerancia angular): si lo son, elimina el nudo intermedio y restaura la tubería original; si no, rechaza la operación y muestra cuánto se desvía el par más alineado de esa línea recta, para que sepas si de verdad era una conexión en T o un cruce/ramal real.

Crear/Eliminar cruces (Create/Remove crossings)#

Barra Edición → Crear/Eliminar cruces

Gestiona los cruces entre tuberías que se intersectan en el mapa:

Crear cruce: Haz clic en el punto de intersección entre dos tuberías que no tienen nudo compartido. QGISRed divide ambas tuberías y crea un nudo común en la intersección.
Eliminar cruce: Haz clic sobre un nudo de cruce que tiene exactamente cuatro tuberías conectadas. QGISRed comprueba que esas cuatro tuberías formen dos pares colineales (dos líneas rectas que se cruzan, dentro de una tolerancia angular); si el mejor emparejamiento posible se desvía más de la tolerancia, rechaza la operación y muestra el ángulo de desviación en vez de deshacer un cruce que en realidad no lo era. Si la comprobación pasa, elimina el nudo y restituye las dos tuberías originales que pasan por encima.

Esta herramienta no aplica snapping para evitar falsos positivos. La tolerancia de detección de cruce usa el valor configurado en Valores por defecto.

Mover válvulas y bombas (Move valves/pumps)#

Barra Edición → Mover válvulas/bombas

Mueve una válvula o bomba de una tubería a otra manteniendo todas sus propiedades (tipo, ajuste, curva…).

Proceso#

Activa la herramienta. El cursor pide el primer clic.
Haz clic sobre la tubería origen (la que contiene la válvula/bomba actual).
Haz clic sobre la tubería destino (donde se insertará el elemento).
QGISRed elimina el elemento de la posición original, restaura la tubería original y lo inserta en la nueva posición.

Cambiar estado de elemento (Change element status)#

Barra Edición → Cambiar estado de elementos

Alterna el estado operativo (Open/Closed) de tuberías y válvulas manuales sin abrir el diálogo de propiedades.

Clic simple: Alterna entre Open y Closed.
Ctrl + Clic: Ciclo por todos los estados disponibles: Open → Closed → CV (Check Valve) → Open.

La capa de Válvulas de seccionamiento (válvulas de corte del gemelo digital) también puede gestionarse con esta herramienta si está cargada.

El estado se almacena en el campo InitStatus de la capa correspondiente y se exporta al .inp de EPANET.

Eliminar elementos (Delete elements)#

Barra Edición → Eliminar elementos

Elimina uno o varios elementos del proyecto. Funciona de dos modos:

Sobre selección: Selecciona elementos con la herramienta de selección múltiple y pulsa Delete. Se eliminan todos los elementos seleccionados.
Por clic: Sin selección, activa la herramienta y haz clic sobre el elemento a eliminar.

Comportamiento al eliminar#

Situación	Qué ocurre
Eliminar una tubería	Se elimina la tubería. Los nudos extremos permanecen si tienen otras conexiones; se eliminan si quedan aislados.
Eliminar un nudo con tuberías conectadas	Se eliminan también todas las tuberías conectadas.
Eliminar una válvula o bomba	Los dos tramos de tubería en que fue dividida se fusionan automáticamente en uno solo.
Eliminar un Tank o Reservoir	Se convierte el elemento en Junction o se elimina si no tiene conexiones.

La eliminación no se puede deshacer con Ctrl+Z. QGISRed guarda automáticamente el estado anterior del proyecto en la carpeta temporal antes de ejecutar la operación, pero la única forma de recuperar datos eliminados es usar una copia de seguridad previa.
