7.1 Propiedades Hidráulicas

Las cuatro primeras herramientas de la barra Tools calculan o actualizan propiedades hidráulicas de las tuberías y nudos de forma masiva: longitud, cota y rugosidad. Funcionan sobre la selección actual o sobre toda la red si no hay selección.

Calcular automáticamente longitudes de tuberías#

Barra Herramientas → Calcular automáticamente longitudes de tuberías

Recalcula el campo Length de cada tubería utilizando la longitud geométrica real medida sobre los vértices del SHP en las unidades del CRS del proyecto.

Cuándo usarla#

• Tras mover vértices o nudos con las herramientas de Edition sin haber actualizado el atributo.
• Después de importar desde un .inp cuyas longitudes difieren de la geometría real (coordenadas en escala distinta o proyección diferente).
• Como paso previo a Comprobar longitudes de tuberías (Barra Debug) para dejar todos los valores sincronizados antes de la auditoría.

La herramienta sobreescribe el valor de Length incondicionalmente en todas las tuberías del ámbito de selección. No pregunta confirmación ni filtra por tolerancia.

Usa siempre un CRS métrico proyectado (UTM, LCC, etc.). Si el proyecto usa coordenadas geográficas (grados decimales), la longitud calculada estará en grados, no en metros, y será inútil para la simulación.

Interpolate elevation from .asc files…#

Barra Herramientas → Interpolar cotas desde archivos .asc

Asigna la cota (campo Elevation) a los nudos, depósitos y embalses del proyecto interpolando su valor desde uno o varios Modelos Digitales del Terreno (MDT) en formato ASC.

Formato ASC soportado#

ncols         500
nrows         400
xllcenter     450000.0
yllcenter     4400000.0
cellsize      5.0
nodata_value  -9999
230.4 231.1 231.8 ...

Proceso de asignación#

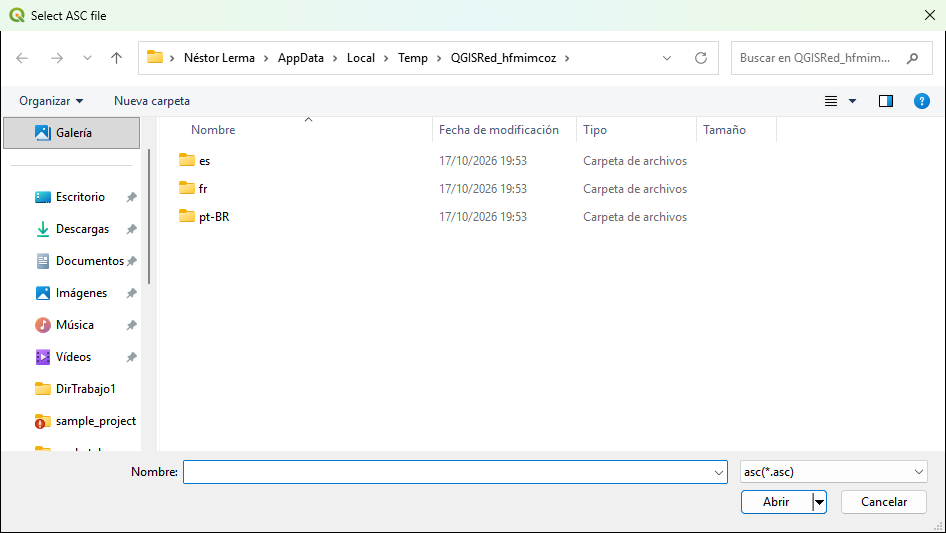

1. Abre el selector y elige uno o más archivos .asc. Puedes combinar varios MDT para cubrir el área completa de la red.
2. QGISRed proyecta la coordenada de cada nudo sobre la malla y obtiene la elevación por interpolación bilineal entre las cuatro celdas vecinas.
3. Solo se actualizan los nudos cuyo Elevation actual sea igual al valor por defecto (típicamente 0). Los nudos con cota ya asignada manualmente no se modifican.
4. Los nudos que caen fuera de la extensión de todos los MDT cargados quedan marcados como incidencia en el panel de mensajes.

El CRS del archivo ASC debe coincidir con el CRS del proyecto. Si no coinciden, las coordenadas no se proyectan y los nudos quedarán fuera de la malla.

Establecer coeficientes de rugosidad (desde Material y Fecha)#

Barra Herramientas → Establecer coeficientes de rugosidad (desde Material y Fecha)

Calcula y asigna el coeficiente de rugosidad actual de cada tubería en función de su material, su año de instalación y los parámetros de la Tabla de materiales del proyecto.

Fórmula de cálculo#

Rugosidad_actual = Rugosidad_inicial + (Año_actual − InstallYear) × Incremento_anual

Donde Rugosidad_inicial e Incremento_anual se obtienen de la fila de la Tabla de materiales que coincide con el campo Material de la tubería.

Requisitos previos#

Antes de usar esta herramienta, verifica con la Barra Debug que:

1. Todas las tuberías tienen un Material válido (Comprobar materiales de tuberías).
2. Todas las tuberías tienen un InstallYear correcto (Comprobar fechas de instalación de tuberías).

Si alguno de estos campos está vacío o es inválido para una tubería, su rugosidad no se actualiza y se registra como incidencia.

La rugosidad se escribe en las unidades de la fórmula activa del proyecto:

La Tabla de materiales almacena la rugosidad inicial en unidades D-W (mm). Si el proyecto usa H-W o C-M, el valor calculado se convierte automáticamente al sistema activo.

Convert roughness coefficients…#

Barra Herramientas → Convertir coeficientes de rugosidad

Convierte los valores del campo Roughness de todas las tuberías entre las tres fórmulas de pérdida de carga. Es necesaria cuando cambias la fórmula hidráulica del proyecto y quieres que los valores existentes mantengan su significado físico.

Conversiones disponibles#

Al cambiar la fórmula hidráulica en Opciones del proyecto, QGISRed detecta el cambio y ofrece ejecutar esta herramienta automáticamente. Si rechazas en ese momento, puedes lanzarla manualmente desde aquí.

La conversión D-W ↔ H-W usa el diámetro y un caudal de referencia para encontrar el C que produce la misma pérdida que la rugosidad D-W a ese caudal. El resultado puede diferir de una calibración directa porque las tres fórmulas no son matemáticamente equivalentes para todos los regímenes de flujo.
